法蘭蝶閥的基本構造與工作原理

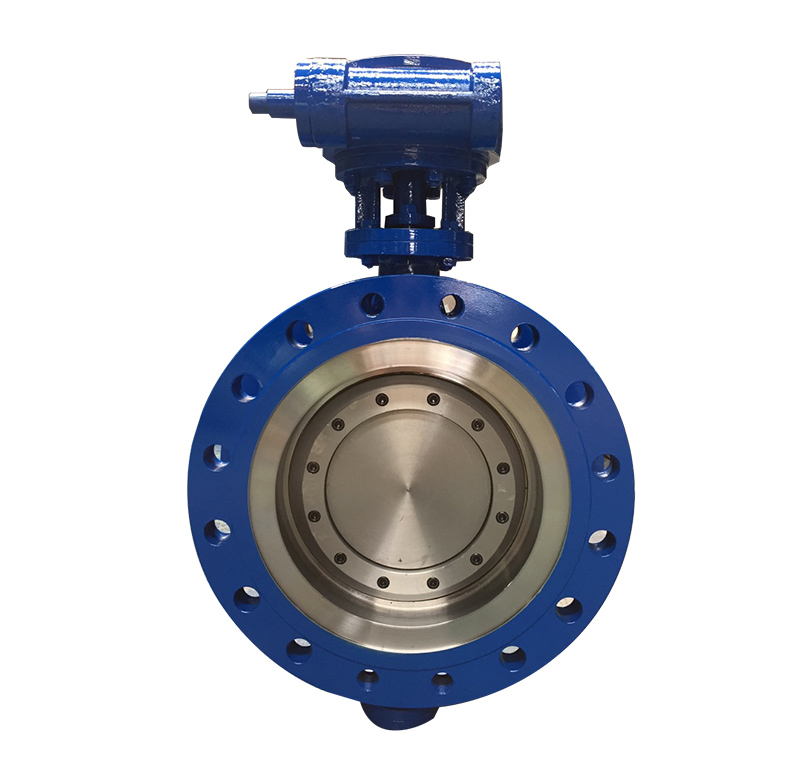

法蘭蝶閥是一種常見的工業管道控制設備，因其結構簡單、體積小、重量輕以及操作便捷等優點而被廣泛應用于各種流體控制系統中。其基本構造主要包括閥體、蝶板（也稱閥瓣）、密封圈、閥桿和執行機gou幾大部分。法蘭蝶閥的基本構造與工作原理。

1.閥體：是整個閥門的基礎部分，通常由鑄鐵或不銹鋼制成，兩端設計有法蘭連接面，便于與其他管道部件連接。

2.蝶板：位于閥體內，呈圓盤狀，通過繞軸旋轉來實現對流體的啟閉或調節作用。根據不同的應用場景，蝶板材料可選用不同材質以適應溫度、壓力及介質性質的需求。

3.密封圈：安裝在蝶板邊緣與閥座之間，用于保證關閉時的良好密封性能。常見的密封材料包括橡膠、聚四氟乙烯等軟性材料。

4.閥桿：連接蝶板與外部驅動裝置，負責傳遞扭矩使蝶板能夠順利開啟或關閉。

5.執行機gou：可以是手動輪、電動機或其他形式的動力源，用以驅動閥桿轉動從而控制蝶板的位置變化。

法蘭蝶閥的工作原理相對直觀：當需要打開或調整流量時，通過操作執行機gou讓閥桿帶動蝶板沿垂直于流道的方向旋轉；當?shù)逋耆D(zhuǎn)zhi與管道平行位置時，則表示閥門全開狀態；反之，若將蝶板旋轉zhi與管道垂直，則閥門處于關閉狀態。這種開關方式使得法蘭蝶閥不但適用于切斷功能，同樣也能作為調節閥使用，在一定程度上控制管道內介質的流動速率。
